promo / promo led
distribution granulométrique et concentration de tous types d’aérosols en temps réel
Modèles : Promo / Promo Led
Fabricant : Palas
Catégorie : Analyseurs – aérosols

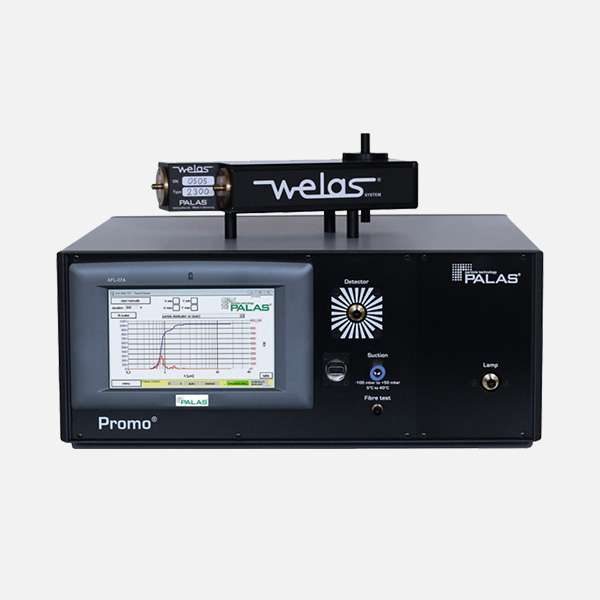

Les compteurs granulomètre optique PROMO Digital et PROMO LED de PALAS permettent de mesurer en temps réel la distribution granulométrique d’un échantillon d’aérosols jusqu’à 106 part / cm3 sans dilution. Le PROMO permet de mesurer une large gamme de taille de particules de 0,12 µm à 100 µm sur 128 canaux.
Aérosols
Tout d’abord, L’aérosol est aspiré dans la cellule de mesure. Ensuite, la lampe xénon émet de la lumière (lumière blanche) qui est focalisée dans la cellule pour créer un volume optique. Les lentilles utilisées pour focaliser le faisceau lumineux permettent d’obtenir un volume optique ne forme de « T » (PALAS l’a breveté) pour finalement s’affranchir des problèmes liés aux détections optiques. Les aérosols à 90° diffusent de la lumière elle même focalisée vers un photomultiplicateur. L’électronique du WELAS Digital effectue le traitement du signal pour classer l’aérosol selon sa taille et donc fournir sa concentration.
Les PROMO présentent une excellente efficacité de comptage et suivant ceci, une excellente résolution en taille de particules.
Avec l’utilisation de fibres optiques, la cellule de mesure peut être déportée jusqu’à 50 m du point de prélèvement, sans incidence sur la mesure ou le temps de réponse, et en s’affranchissant des problématiques de dépôt dans les lignes. Le capteur peut être utilisé dans des conditions environnementale extrême jusqu’ à 100% HR et de -70°C à +90°C.
Le principe de mesure explique la fiabilité de la mesure fournie des appareils PROMO (single count) particule par particule provient de la mesure un à un des aérosols, couplée aux caractéristiques suivantes :
– Source de lumière blanche et détection de la diffusion à 90°C : réponse univoque des aérosols
– Volume optique en forme de « T » : élimine les effets de bord et erreur de coïncidence
– Nouvelle électronique plus rapide : détection et correction des erreurs de coïncidence
L’utilisateur peut réaliser la calibration et la maintenance des PROMO et PROMO LED et des cellules de mesure. Des sphères de latex monodispersées sont fournies pour la calibration.
Variantes :
Différents modèles de cellules de mesure du PROMO existent pour répondre aux applications de surpression jusqu’à 10 bar et de hautes température jusqu’à 250 °C et assurer le maintien des conditions de l’échantillon.
Le PROMO intègre des PC à écran tactile permettant la visualisation des mesures et le paramétrage des analyseurs. Ces systèmes peuvent être connectés à distance pour leur pilotage ou leur diagnostic.
Un modèle portatif du PROMO a été développé avec une alimentation sur batterie pour une application ambulatoire.
Le modèle PROMO 1000 intègre la source de lumière et le détecteur directement dans la cellule de mesure, permettant d’abaisser le seuil de détection en taille plus bas à 120 nm.
Le modèle PROMO 3000 permet quant à lui de piloter simultanément deux cellules de mesure. Ce modèle a été développé particulièrement pour les applications de tests d’intégrité de média filtrant pour obtenir la mesure amont et aval. Ce procédé permet d’éviter les erreurs liées à des mesures consécutives, tout en adaptant le modèle de cellule de mesure à la concentration d’aérosols attendue.
Des sprays peuvent générer une version spécialement développée pour la classification des aérosols, ce dispositif est disponible sous le nom d’INAS. Cet analyseur a été conçu en collaboration avec l’institut de pharmacie de l’université Christian Albrecht de Kiel (Allemagne).
CARACTéRISTIQUES
– Mesure temps réel de la concentration des particules > 0,002 µm
– Concentration des aérosols jusqu’à 1,6 x 10E 7 part/cm3
– Corrélation masse/courant grâce à un porte filtre intégré
– Mesure de la charge positive/négative des particules
– Temps de réponse très rapide 10 Hz
– PC à écran tactile 3,5’’ – accessibilité à distance
– Interface utilisateur intuitive et maintenance limitée – pompe interne
| 1000 | LED/2000 | 3000 | Mobile | |
|---|---|---|---|---|
| Paramètres fournis | Nombre, masse, granulométrie | Nombre, masse, granulométrie | Nombre, masse, granulométrie | Nombre, masse, granulométrie |
| Source de lumière | Lampe xénon haute pression | Lampe xénon à arc | Lampe xénon à arc | LED |
| Gammes de taille | 0,12 – 40 μm (3 gammes) | 0,14 – 100 μm (4 gammes) | 0,14 – 100 μm (4 gammes) | 0,18 – 100 μm (2 gammes) |
| Gammes de taille | 0 – 5 x 105 part/cm3 | 0 x 106 part/cm3 | 0 x 106 part/cm3 | 0 – 40 000 part/cm3 |
| Classes de taille | 64 canaux / décade | 64 canaux / décade | 64 canaux / décade | 64 canaux / décade |
| Temps de réponse | > 10 ms | > 10 ms | > 10 ms | > 10 ms |
| Correction coïncidence | Oui | Oui | Oui | Oui |
| Indice de réfraction réel | Oui | Oui | Oui | Oui |
| Débit de prélèvement | 1, 6 ou 5 l/min | 4 à 10 l/min | 1,4 l/min | |
| Interfaces | USB avec PC déporté ou PC à écran tactile intégré | USB avec PC déporté ou PC à écran tactile intégré | USB avec PC déporté ou PC à écran tactile intégré | USB, ethernet, RS232/485, WIFI |
| Logiciel | PDControl, FTControl | PDControl, FTControl | PDControl, FTControl | PDAnalyse |
| Dimensions | 3 HE x 84 TE x 315 mm | 3 HE x 84 TE x 315 mm | 3 HE x 84 TE x 315 mm | 90 x 300 x 250 mm |
| Alimentation | 115 – 230 Vac, 50 – 60 Hz | 115 – 230 Vac, 50 – 60 Hz | 115 – 230 Vac, 50 – 60 Hz | Batterie |
| Température d’utilisation | 40 à -70 °C (jusqu’à 250 °C en option) | 40 à -70 °C (jusqu’à 250 °C en option) | 40 à -70 °C (jusqu’à 250 °C en option) | -10 – 50 °C |
| Pression d’utilisation | -100 – 50 mbar relatif (jusqu’à 10 bar en option) | -100 – 50 mbar relatif (jusqu’à 10 bar en option) | -100 – 50 mbar relatif (jusqu’à 10 bar en option) |
– Recherche en physique des aérosols
– Test d’efficacité de media filtrants
– Environnement
– Hygiène industrielle
– Contrôle de procédés industriels
