u-smps
L'U-SMPS permet une concentration et une distribution granulométrique par mobilité électrique
Modèle : U-SMPS
Fabricant : Palas
Catégorie : Analyseurs – aérosols

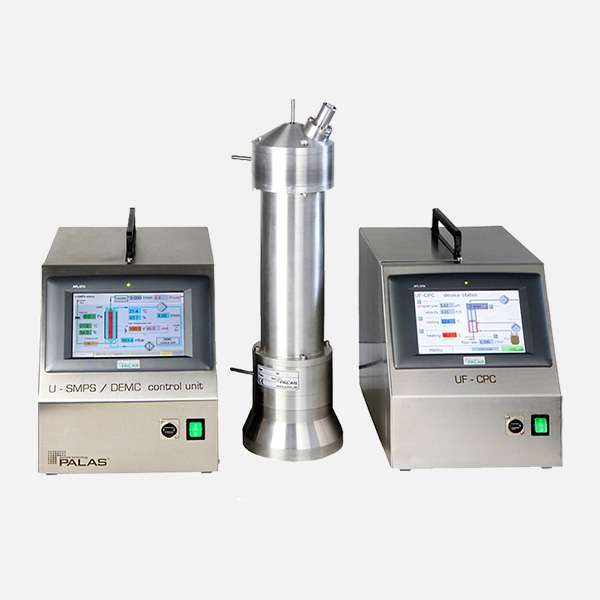

L’U-SMPS de PALAS est un système qui permet de fournir la distribution des aérosols nanométriques par séparation des aérosols en fonction de leur mobilité électrique. L’U-SMPS existe avec deux modèles de colonne de séparation différentes (DEMC) pour couvrir les gammes 4-600 nm ou 8 à 1 200 nm. Chaque colonne est composée d’une électrode centrale et d’une électrode externe. Il est possible d’obtenir une mesure en continu de la distribution granulométrique et de la concentration des aérosols si elle est associée à un compteur de noyaux de condensation (ex. UF-CPC, ENVI-CPC) ou un électromètre (ex. Charme),
Après une phase de conditionnement de l’aérosol (séchage et neutralisation de l’aérosol afin d’obtenir une répartition connue de charges sur l’aérosol), l’échantillon pénètre la colonne DEMC de l’U-SMPS. L’échantillon vient longer les parois de l’électrode externe alors qu’un air de balayage est lui amené autour de l’électrode centrale avec un écoulement laminaire. Une fente est présente à la base de l’électrode centrale pour la sortie de l’aérosol qui sera analysé.
Une différence de potentiel positive est appliquée entre les électrodes centrale et externe, attirant les particules chargées négativement. Les aérosols sont entrainés par l’écoulement et attirés par le champ électrique dans la colonne DEMC. Seuls les aérosols qui possèdent la bonne mobilité électrique pourront ainsi atteindre la fente de sortie. En jouant sur la différence de potentiel au cours du temps, il est possible de sélectionner la taille des aérosols pouvant sortir de la colonne DEMC, avant d’être analysés.
PILOTAGE
Le pilotage de l’U-SMPS permet une séparation très rapide des aérosols dès 30 secondes et une résolution importante jusqu’à 128 classes de taille par décades.
Un avantage majeur de l’U-SMPS provient de sa capacité à être utiliser avec différents modèles d’analyse (compteurs de noyaux de condensation, électromètre) des différents constructeurs (PALAS ou autres). Ce type d’équipement permet également de générer un aérosol monodispersé de nano-particules à un débit ajustable de 0 à 4 l/min.
Basé sur le retour d’expérience des utilisateurs, l’interface intuitive de l’U-SMPS permet un suivi en continu des paramètres du système de séparation et de comptage. Ces paramètres peuvent être modifiés facilement grâce aux écrans tactiles montés sur les unités constitutives l’U-SMPS. L’interface permet également une configuration des paramètres à sauvegarder et à exporter. Enfin l’U-SMPS peut être connecté à distance pour sa supervision ou pour un diagnostic de l’appareil.
– Séparation granulométrique des aérosols par mobilité électrique.
– Deux gammes de taille : 4 – 600 nm et 8 – 1 200 nm
– Gamme de concentration : 0 – 10E 8 part/cm3
– Modèle du Prof. Wiedensohler (IfT Leipzig, Germany)
– Modèle universel compatible avec une large gamme de CPC
– PC à écran tactile 7’’ – accessibilité à distance
– Interface utilisateur intuitive et logiciel de post-traitement
| Principe de mesure | Séparation des aérosols par mobilité |
| Gammes de mesure (petite colonne) | 4 – 607 mm |
| Gammes de mesure (grande colonne) | 8 – 1200 mm |
| Gamme de concentration | Jusqu’à 108 part/cm3 |
| Classes de taille | 128 (64 canaux par décade) |
| Gamme de tension | 1 – 10 000 V |
| Débit aérosol | Ajustable de 0 à 4 l/min |
| Débit d’air de balayage | Ajustable de 2.5 – 14 l/min |
| Interfaces | LAN, WIFI, RS-232/485, USB |
| Protocoles | Modbus, ASCII |
| Mémoire | PC à écran tactile, mémoire 4 Gb |
| Logiciel fourni | PDAnalyse |
| Alimentation | 115 – 230 Vac, 50 – 60 Hz |
– Tests d’efficacité de filtres
– Recherche sur les aérosols
– Etudes environnementales et climatiques
– Mesures en air intérieur et hygiène industrielle
