composés oxygénés (T400)
analyseur d'ozone par absorption uv
Modèles : T400
Fabricant : Teledyne API
Catégorie : Analyseurs – gaz

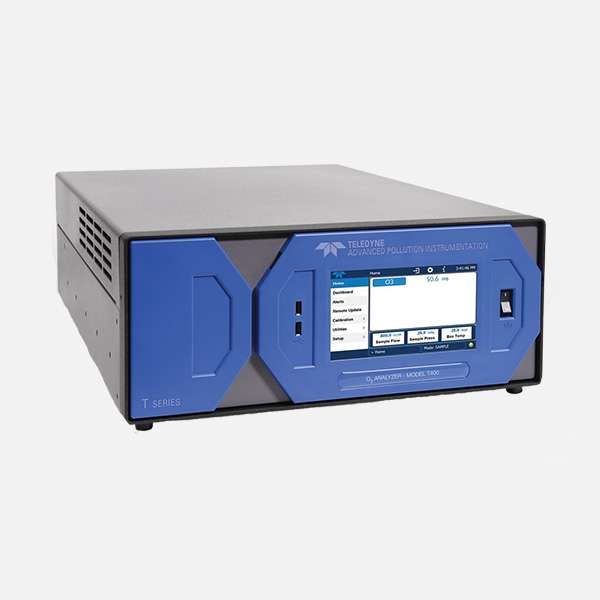

L’analyseur d’ozone par absorption d’UV modèle T400 de la société Teledyne API est basé sur l’utilisation de la loi de Beer-Lambert pour mesurer les faibles concentrations d’ozone dans l’air ambiant.
Un faisceau de lumière UV à 254 nm passe à travers une cellule de mesure où il est absorbé, proportionnellement à la quantité d’ozone présente dans l’échantillon. Grace à une électrovanne, l’analyseur mesure périodiquement à travers la cellule de mesure : une fois traversée par l’échantillon d’air ambiant et l’autre fois avec l’échantillon nettoyé de l’ozone. Cette mesure alternative et l’application de la loi de Beer Lambert fournit une mesure juste et stable de la teneur en ozone.
Comme tous les analyseurs de la série T, le modèle T400 possède un écran tactile couleur avec une interface intuitive, des entrées / sorties flexibles et une mémoire interne. Tous les outils de configuration, de contrôle et d’accès aux données et aux informations de diagnostic sont disponibles via l’affichage avant ou via les ports de communication RS232, Ethernet ou USB, localement ou par connexion à distance.
Le modèle T400 est livré avec le logiciel NumaView ™. L’outil NumaView ™ Remote PC permet une connexion à distance aux analyseurs avec une interface virtuelle et la possibilité de téléchargement des données aux analyseurs exploitant le logiciel NumaView ™.
Les analyseurs de la série T ont été conçus pour faciliter leur maintenance, par un accès aux éléments via les faces avant et arrière pivotables.
L’analyseur T400 peut être équipé en option d’un système de vérification automatique interne de la réponse à un point d’échelle et du zéro de l’analyseur (IZS).
Produit alternatif :
T265 : cet analyseur utilise la réaction de chimiluminescence entre NO et O3 pour mesurer les teneurs d’ozone dans l’air ambiant. Ce principe permet de s’affranchir d’interférents possibles avec le principe de l’absorption UV en présence de composés tels que les COVs, les particules fines, le mercure.
D’autres modèles sont par ailleurs consultables sur le site du constructeur Teledyne API
– Gamme de mesure ajustable de 0-100 ppb à 0-10 ppm
– Cellule de mesure unique
– Ecran tactile couleur et outils de déport de l’affichage
– Intégration conçue pour simplifier les opérations de maintenance
– Filtration intelligente du signal
– Pilotable à distance via les interfaces RS232, USB ou Ethernet
– Garantie totale de 2 ans
D’autres modèles sont par ailleurs consultables sur le site du constructeur Teledyne API
| T400 | |
|---|---|
| Gaz | O3 |
| Gammes de mesures | ppb pleine échelle : Min : 0 – 100 Max : 0 – 10 000 |
| Unités de mesure | ppb, ppm, g/m3, mg/m3 (sélectionnable) |
| Incertitude du zéro | < 0,02 ppb (RMS) |
| Incertitude de la pente | < 0,5% de la lecture (RMS) au-dessus de 100 ppb |
| Limite de détection | < 0,04 ppb |
| Dérive du zéro | < 0,1 ppb / 24 heures |
| Dérive de la pente | < 1 % de la lecture / 24 heures |
| Temps de réponse | < 30 secondes à 95% |
| Linéarité | 1% de la pleine échelle |
| Précision | 0,5% de la lecture supérieure à 100 ppb |
| Débit d’échantillonnage | 800 cc/min +/- 10% |
| Alimentation | 100V-120V, 220V-240V, 50/60 Hz |
| Gammes des sorties analogiques | 10V, 5V, 1V, 0,1V (sélectionnable) |
| E/S incluses | 1 x Ethernet : 10/100 Base-T 2 x RS232 (300 – 115 200 bauds) 2 x ports de périphérique USB 8 x sorties numériques opto-isolées 6 x entrées numériques opto-isolées 4 x sorties analogiques |
| E/S en option | 1 x port USB com 1 x RS485 4 x sorties d’alarme numérique Multidrop RS232 3 x 4 sorties de courant 20mA |
| Températures de fonctionnement | 5 – 40°C (avec approbation de l’EPA des Etats-Unis) |
| Dimensions (H x L x P) | 178 x 432 x 597 mm |
| Poids | 12,7 kg 13,8 kg avec IZS |
| Certifications | LCSQA : NF EN 14625 US EPA : RFNA-1194-099 EU : EN14211 TUV Rheinland QAL1 Certified : EN15267 Mcerts : Sira MC050068/11 CNEMC : 质(认)字 No. 2015-028 Report |
| Option IZS | |
| Concentration maximale | 1 ppm |
| Concentration minimale | 0,5 ppm |
| Résolution | 0,5 ppb |
| Répétabilité (7 jours) | 1% de la lecture |
| Précision initiale | +/- 5% de la cible |
– Mesure continue en air ambiant
– Mesure à l’émission
– Suivi des procédés industriels
