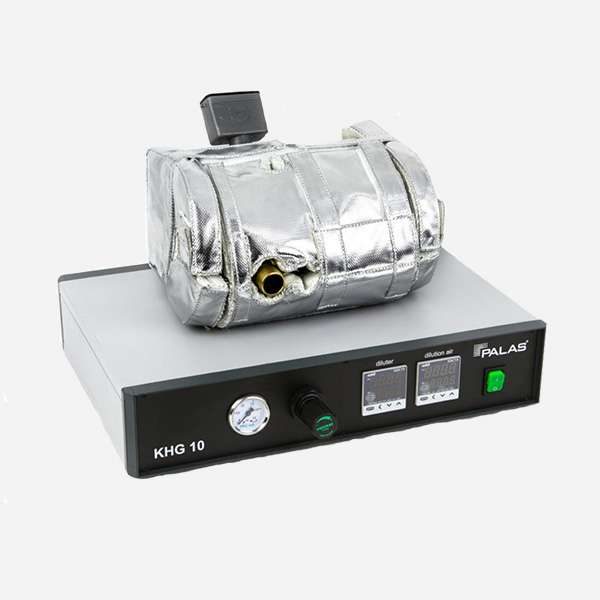

La série KHG-10 du système de dilution chauffant s’appuie sur le principe de l’éjecteur de la série VKL. En plus des avantages de la série VKL, le système de dilution de la série KHG est configuré pour être chauffé jusqu’à 150°C (en option jusqu’à 200°C) et est en outre résistant à la pression jusqu’à 10 bar de surpression. Une dilution isotherme et isobare peut donc être réalisée. Avec le système KHG, l’air comprimé fourni et le système de dilution sont auto-chauffés.
La série de systèmes de dilution welas KHG-10 peut réduire la concentration d’aérosols par le facteur de dilution 1:10 dans des conditions isothermes, également d’aérosols très concentrés, de manière définie et fiable.
Des facteurs de dilution allant jusqu’à 1:100 000 sont obtenus en cascadant plusieurs systèmes KHG 10.
De l’air sans particules avec le débit volumique V R circule à travers un passage annulaire autour de la buse d’aspiration. Ainsi, selon Bernoulli, un débit volumique V An est généré au niveau de la buse d’aspiration. Le débit volumique V R est chauffé à la température requise de l’aérosol à mesurer à l’aide de cartouches chauffantes, de sorte que des conditions isothermes prévalent.
Il faut veiller avec le système chauffable du système KHG-10 à ce que toute la chaîne de mesure soit configurée en isotherme afin d’éviter les effets de condensation ou d’évaporation avec les aérosols liquides.
CARACTéristiques
– Les systèmes de dilution de Palas sont caractérisés sans ambiguïté. Ceci est documenté avec un certificat d’étalonnage pour chaque appareil individuel
– Les étapes de dilution fournissent une dilution représentative temporellement constante avec les facteurs 10 et 100
– Les systèmes de dilution peuvent être cascadés avec les facteurs 100, 1 000, 10 000 et 100 000
– Faible consommation d’air comprimé , par exemple seulement 128 l/min avec un facteur de dilution de 10 000 avec quatre systèmes VKL 10
– Les étapes de dilution peuvent être combinées avec tous les compteurs de particules courants
– Avec une configuration de test simple, ces systèmes de dilution en cascade peuvent être vérifiés par les utilisateurs eux-mêmes
– Dilution isobare jusqu’à 10 bar de surpression / dilution isotherme jusqu’à 120°C avec les systèmes de dilution VKL 10 E, VKL 10 ED, KHG 10 et KHG 10 D
– Test fonctionnel simple sur site
