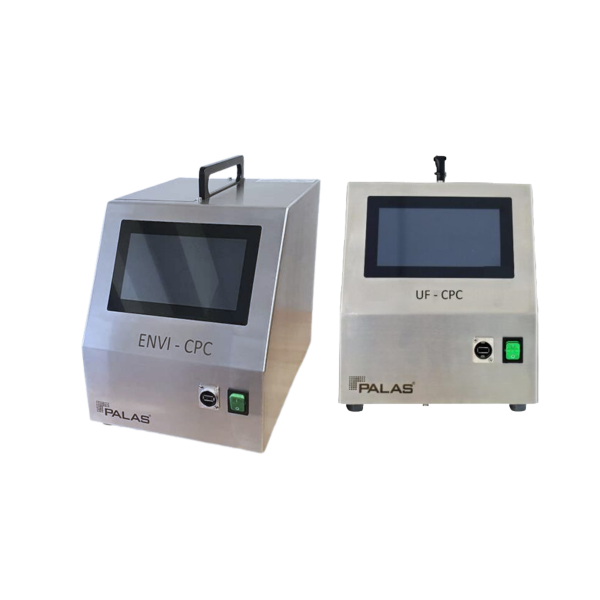

uf-cpc / envi-cpc
L'UF-CPC / ENVI-CPC permet une Concentration par compteur de noyaux de condensation
Fabricant : Palas
Modèles : UF-CPC / ENVI-CPC
Catégorie : Analyseurs – aérosols
L’UF-CPC aspire en partie basse l’échantillon contenant l’aérosol. Il pénètre ensuite un compartiment chaud, le saturateur, ou l’échantillon est mélangé au fluide de travail qui est vaporisé. Ce fluide circule selon un mouvement hélicoïdal autour de l’échantillon assurant une meilleure homogénéisation du mélange échantillon / fluide de travail. De plus, le fluide de travail est en circulation continue entre l’hélice d’homogénéisation et le réservoir. Ce débit de circulation peut être ajusté afin de s’adapter au fluide de travail utilisé.
Le mélange échantillon et vapeur de fluide de travail pénètre ensuite un second compartiment, le condenseur, qui lui est plus froid. Dans ce compartiment, les vapeurs de fluide travail se condensent sur les aérosols pour former des gouttelettes de taille > 1 µm.
Les gouttelettes sont ensuite détectées dans une cellule optique, fournissant l’information de taille et de concentration des gouttelettes. L’UF-CPC est capable de mesurer des concentrations de gouttelettes allant jusqu’à 10E7 part/ cm3 (et selon différentes gammes en mode comptage unique) sans dilution.
Tout comme le débit de prélèvement, la temperature des compartiments saturateur et condensateur peut être modifiée pour ajuster le diamètre de coupure de la détection.
Les analyseurs UF-CPC peuvent être couplés à une colonne DMA pour former un système complet U-SMPS de mesure de la concentration et de la distribution granulométrique des aérosols.
Basé sur le retour d’expérience des utilisateurs, l’interface intuitive de l’UF-CPC permet un suivi en continu des paramètres de l’analyseur. L’écran tactile monté sur l’UF-CPC permet la modification simple de ces paramètres. L’interface permet également une configuration des paramètres à sauvegarder et à exporter. Enfin l’UF-CPC peut être connecté à distance pour sa supervision ou pour un diagnostic de l’appareil.
PRODUIT ALTERNATIF

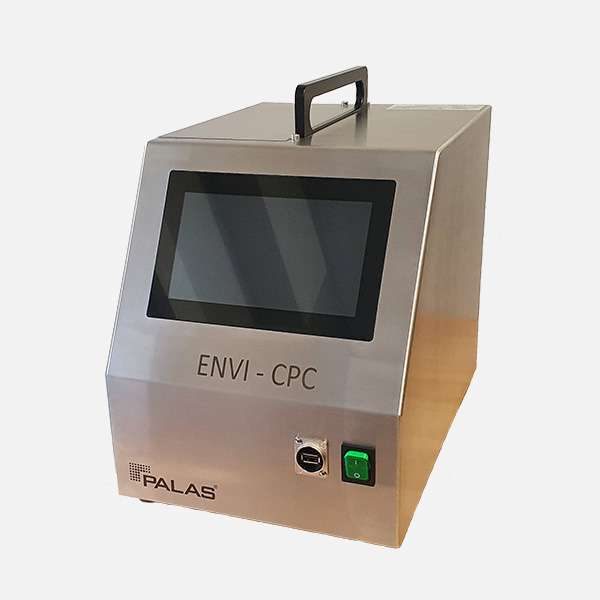

ENVI-CPC : ce modèle a été conçu pour le monitoring longue durée de la concentration des particules ultrafines (PUF) dans l’air ambiant, dans le respect total de la spécification technique CEN TS 16976. L’ENVI-CPC est équipé d’un sécheur nafion et d’un réservoir externe de butanol pour assurer un fonctionnement autonome sur de longues périodes.
– Mesure temps réel de la concentration des particules à partir de 4 nm (diamètre de coupure ajustable)
– Mesure de la concentration des aérosols jusqu’à 10E7 part/cm3
– Différentes gammes en comptage unique : 10E4, 10E5, 2.10E6 part/cm3
– Fonctionne avec différents fluides : butanol, isopropanol, eau
– PC à écran tactile 7’’ – accessibilité à distance
– Interface utilisateur intuitive et logiciel de post-traitement
– Compatible U-SMPS
| Principe de mesure | Détection optique de noyaux de condensation |
| Paramètres fournis | Concentration totale des aérosols |
| Gammes de mesure (taille) | 0,004 à 5 μm |
| Gammes de mesure (nombre) | Jusqu’à 106 part/cm3 – mode comptage unique Jusqu’à 107 part/cm3 – mode photométrique |
| Classes de taille | 256 canaux bruts |
| Temps de réponse | T90 = 2,8 s |
| Précision | 3% mode comptage unique 10% mode photométrique |
| Fluide de travail | Butanol, isopropanol, eau |
| Source de lumière | LED |
| Débit de prélèvement | Ajustable entre 0,3 à 1,0 l/min |
| Interfaces | LAN, WIFI, RS232/485, USB |
| Protocoles | Modbus, ASCII |
| Mémoire | PC à écran tactile, 4 Gb |
| Logiciel fourni | PDAnalyse |
| Dimensions (H x L x P) | 290 x 140 x 350 mm |
| Alimentation | 115 – 230 Vac, 50 – 60 Hz, 140 W |
– Recherche en physique des aérosols
– Test de media filtrants et purificateurs d’air
– Environnement
– Hygiène industrielle
– Contrôle de procédés industriels
