elpi+
L'Elpi+ est un compteur granulomètre couplant impacteur basse pression et détection électrique pour la mesure temps réel d'aérosols
Fabricant : Dekati
Modèle : ELPI+
Catégorie : Analyseurs – aérosols

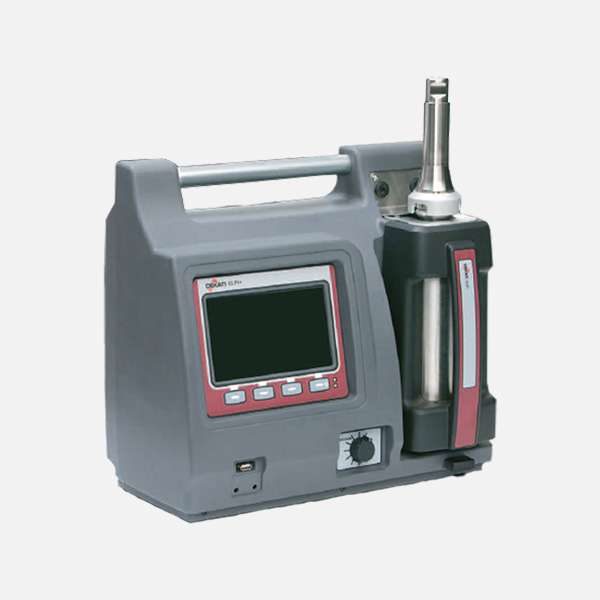

Le Elpi + (impacteur basse pression à détection électrique) est un appareil de nouvelle génération pour la mesure des particules. Le Elpi + permet une mesure temps réel de la concentration et de la taille des particules aérosol entre 0.006µm et 10µm à une fréquence ajustable jusqu’à 10 Hz. le nouvel ELPI + est automne, robuste et couvre une large gamme d’applications. L’impacteur permet de collecter les particules sur des supports de collection pour une analyse chimique ou microscopique ultérieure. De plus, le ELPI+ peut être utilisé pour mesurer en temps réel la distribution de charge de l’aérosol mesuré.
FONCTIONNEMENT

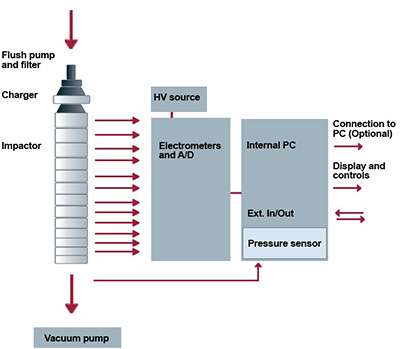

Le principe de fonctionnement du ELPI+ se décompose en 3 phases :
- la charge des particules
- la classification en taille par un impacteur basse pression.
- La détection électrique
Les particules après avoir été préalablement chargées sont collectées par un impacteur basse pression 14 étages. Chaque étage est isolé électriquement l’un de l’autre. Les particules sont collectées sur des plateaux de collections suivant leur diamètre aérodynamique et la charge totale portée par les particules est mesurée sur chaque plateau avec des électromètres très haute sensibilité. Le courant mesuré est directement proportionnel à la concentration en particules par classe de taille. Une gestion automatique « On/Off » du chargeur permet de connaitre en temps réel la distribution de charge de l’aérosol.
Le ELPI+ existe dans sa version chauffée haute température (HT) et haute résolution (HR) permettant une distribution en taille affinée jusqu’à 500 classes de taille.
– Mesure temps réel de la concentration (nombre, masse, surface, volume) et taille des particules entre 0,006 µm et 10 µm
– Granulométrie : 14 canaux – optionnel jusqu’à 100 canaux en temps réel
– Fréquence de mesure jusqu’à 10 Hz
– Fonctionne avec ou sans PC (Port USB-flash drive)
– Prélèvement et collection des aérosols mesurés par classe de taille pour une analyse chimique ultérieure.
– Mesure de la distribution de charge naturelle de l’aérosol
– Débit de prélèvement de 10 l/min
– Fonctionne avec ou sans PC (écran d’interface intégré 7″)
– Sensibilité améliorée
– Mesure haute fréquence jusqu’à 10Hz
– Interface utilisateurs simplifiée
– Utilisation sans PC
| Gamme de taille des particules | 0.006 – 10 µm |
| Nombre de classe de taille | 14 à 100 ou 50 canaux en temps réel |
| Débit de prélèvement | 10 l/min |
| Plateaux de collection | 25 mm de diamètre |
| Température et humidité d’utilisation | 5° à 40°C et 0 à 90% HR |
| Fréquence de mesure | Jusqu’à 10Hz |
| PC | Windows XP, Vista, 7 et 8 – RS-232/USB – Ethernet (fonctionne avec ou sans PC) |
| Port analogique | 6 entrées 0-10 volt et 3 sorties 0-10 volt |
| Dimensions (H x L x P) | 400 x 420 x 220 mm |
| Poids | 21 kgs (avec impacteur basse pression) |
| Etages | D50% [µm] | Di [µm] | Nombre Min part/cm3 | Nombre Max part/cm3 | Nombre Min µg/m3 | Nombre Max µg/m3 |
|---|---|---|---|---|---|---|
| 15 | 10 | |||||
| 14 | 6.8 | 8.2 | 0.1 | 2,4E+0,4 | 30 | 10000 |
| 13 | 4.4 | 5.5 | 0.1 | 2,4E+0,4 | 10 | 3000 |
| 12 | 2.5 | 3.3 | 0.15 | 5,4E+0,4 | 3 | 1000 |
| 11 | 1.6 | 2 | 0.3 | 1,1E+0,5 | 1.4 | 450 |
| 10 | 1 | 1.3 | 0.5 | 1,9E+0,5 | 0.7 | 210 |
| 9 | 0.64 | 0.8 | 1 | 3,5E+0,5 | 0.3 | 100 |
| 8 | 0.4 | 0.51 | 2 | 6,4E+0,5 | 0.1 | 50 |
| 7 | 0.26 | 0.32 | 3 | 1,2E+0,6 | 0.07 | 20 |
| 6 | 0.17 | 0.21 | 5 | 2,1E+0,6 | 0.03 | 10 |
| 5 | 0.108 | 0.14 | 10 | 3,7E+0,6 | 0.02 | 5 |
| 4 | 0.06 | 0.08 | 20 | 7,3E+0,6 | 0.005 | 2 |
| 3 | 0.03 | 0.042 | 50 | 1,7E+0,7 | 0.002 | 0.5 |
| 2 | 0.017 | 0.022 | 100 | 3,4E+0,7 | 0.001 | 0.25 |
| 1 | 0.006 | 0.01 | 250 | 8,3E+0,7 | 0.0004 | 0.13 |
– Etudes des combustions
– Mesure de l’air intérieur/extérieur
– Mesure du gaz de « Blow-by »
– Emissions en cheminées – optimisation process
– Mesure à l’échappement automobile
– Etudes inhalateurs pharmaceutiques
– Etudes de charges des aérosols
– Mesure des Nanoparticules
– Physique des aérosols
